В света на високите залози на съвременната електроника, от смартфона в джоба ви до сървъра, захранващ вашия бизнес, топлината е тихият враг. Намаляването на производителността, нестабилността на системата и преждевременната повреда са последствия от неадекватно термично управление. И така, как гарантирате, че вашите деликатни компоненти остават хладни под налягане? Отговорът често се крие в един измамно прост материал:Топлопроводима силиконова подложка.
Като специалист по термично управление с над две десетилетия опит, видях от първа ръка как правилното прилагане на този материал може да революционизира дизайна и дълготрайността на продукта. Това не е просто компонент; това е вашата първа линия на защита срещу термично разграждане.

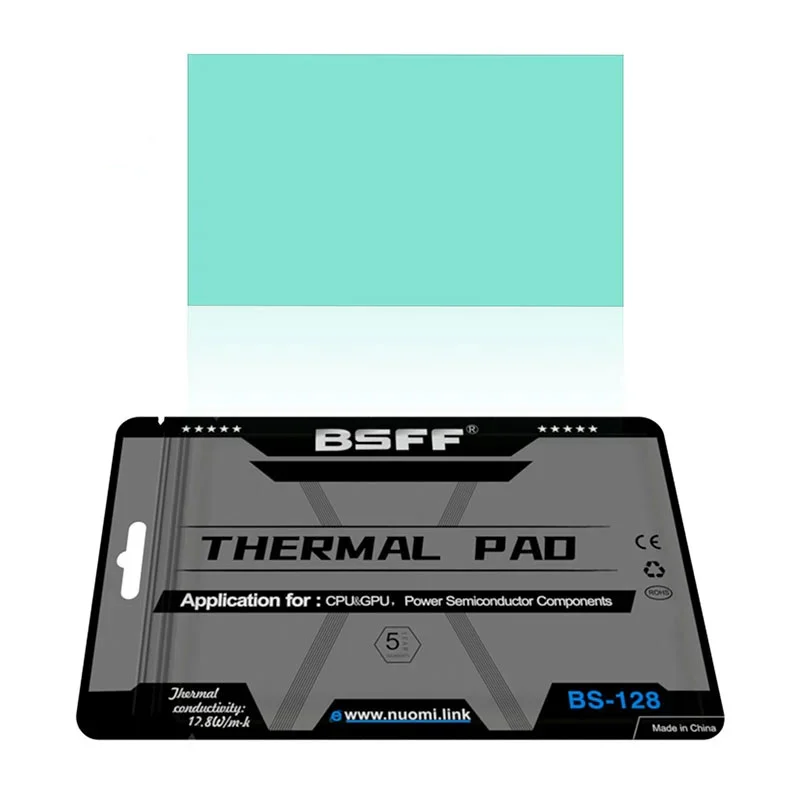

Топлопроводимата силиконова подложка е мек, съвместим и много гъвкав термоинтерфейсен материал (TIM). Той е проектиран да преодолява микроскопичните въздушни междини между компонент, генериращ топлина (като CPU, GPU или захранващ транзистор) и радиатор или охлаждащо решение. Тъй като въздухът е лош проводник на топлина, тези празнини създават значително термично съпротивление. Силиконовата подложка запълва тези празнини, като ефективно пренася топлината от компонента, като по този начин осигурява оптимални работни температури и повишава надеждността на устройството.
Превъзходна способност за запълване на празнини:За разлика от термопастите, подложките могат лесно да запълнят големи и неравномерни празнини, компенсирайки вариациите на толеранса при монтажа.
Електрическа изолация:Те осигуряват отлична електрическа изолация, предотвратявайки къси съединения, като същевременно управляват топлината - критична двойна функция.
Изключителна устойчивост и повторна употреба:Тези подложки предлагат изключителна устойчивост на натиск, което означава, че запазват своята форма и ефективност с течение на времето, дори след множество термични цикли. Много от тях могат да бъдат използвани повторно по време на прототипиране или ремонт.
Лесно приложение и преработка:Те са чисти и лесни за нанасяне, елиминирайки бъркотията, свързана с течни лепила или термопасти. Това ускорява производството и опростява поддръжката.
Издръжливост:Устойчив на атмосферни влияния, озон и много химикали, осигуряващ дълготрайна стабилност и производителност.
Изборът на правилната топлопроводима силиконова подложка е от първостепенно значение. Ето основните параметри, които трябва да имате предвид, представени с яснотата, изисквана от един професионалист.
Списък с ключови параметри:
Топлопроводимост:Измерено във W/m·K (ватове на метър-Келвин). Това е най-критичното свойство, което показва присъщата способност на материала да провежда топлина. По-високите стойности са по-добри за по-взискателни приложения.
Твърдост (или мекота):Измерено по скалата на Shore 00. По-ниска стойност показва по-мека подложка, която се приспособява по-лесно към повърхностните неравности за по-добър контакт с интерфейса.
Дебелина:Наличната гама от дебелини, от решаващо значение за запълване на специфичната празнина във вашия монтаж.
Пробивно напрежение:Електрическото напрежение, при което материалът се проваля като изолатор. По-висока стойност означава по-добра диелектрична якост.
Обемно съпротивление:Мярка за електроизолационните способности на материала.
Работен температурен диапазон:Диапазонът от температури, в рамките на който подложката ще работи надеждно без влошаване.
За да ви предоставим ясно сравнение с един поглед, ето проста таблица, очертаваща някои от нашите стандартни продуктови степени в Nuomi Chemical:
| Клас на продукта | Топлопроводимост (W/m·K) | Твърдост (Shore 00) | Диапазон на дебелината (mm) | Основен фокус върху приложението |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Високопроизводителни изчисления, графични процесори |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Силова електроника, LED осветление |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Сървъри, телеком инфраструктура |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Автомобилни, високомощни IGBT |
Тази таблица е отправна точка. В Nuomi Chemical сме специализирани в разработването на персонализирани формули, за да посрещнем най-строгите и уникални термични предизвикателства.
В: Как да определя правилната дебелина за моето приложение?
A:Правилната дебелина се определя от празнината, която трябва да запълните между източника на топлина и радиатора. Обикновено се препоръчва да изберете дебелина на подложката, която е малко по-голяма (напр. с 0,5 мм повече) от измерената междина. Това гарантира, че когато комплектът е закрепен, подложката се компресира леко, създавайки интимен контакт на двете повърхности, без да бъде прекалено компресирана, което може да повреди компонентите или да намали ефективността на подложката. Винаги отчитайте производствените допуски във вашия дизайн.
Въпрос: Може ли топлопроводима силиконова подложка да бъде изрязана до персонализирана форма?
A:Абсолютно. Едно от значителните предимства на топлопроводимите силиконови подложки е лесното им персонализиране. Те могат да бъдат прецизно щанцовани във всякаква форма или размер, за да съответстват на отпечатъка на вашия компонент. Това позволява целенасочено охлаждане и предотвратява надвисването на материала, което може да попречи на други компоненти. За създаване на прототипи те дори могат да бъдат чисто изрязани на ръка с остро острие или скалпел.
Въпрос: Каква е разликата между подложка на силиконова основа и графитен лист?
A:Докато и двете се използват за управление на топлината, те имат различни характеристики. Термопроводимите силиконови подложки обикновено са електрически изолиращи, по-меки и отлични за запълване на триизмерни празнини. Те осигуряват както термичен трансфер, така и механично омекотяване. Графитните листове, от друга страна, често са силно проводими в равнинна посока (ос X-Y), но могат да бъдат по-малко ефективни поради тяхната дебелина (ос Z). Те също така са електропроводими, което може да бъде недостатък в приложения, изискващи изолация. Изборът зависи изцяло от вашите специфични термични, електрически и механични изисквания.
Просто наличието на висококачествена подложка не е достатъчно; правилното прилагане е ключово.
Подготовка на повърхността:Уверете се, че повърхностите на компонента и радиатора са чисти, сухи и без остатъци от масло, прах или стар термичен материал.
Внимателно боравене:Отстранете защитните фолиа (ако има такива) и хванете подложката за краищата, за да избегнете замърсяване.
Точно разположение:Подравнете внимателно подложката върху компонента. Веднъж поставен, опитайте се да не го премествате, тъй като това може да улови въздушни мехурчета.
Сигурно сглобяване:Закрепете радиатора равномерно, като прилагате постоянен натиск според препоръчителната сила на компресия за подложката. Това осигурява еднакъв интерфейс и оптимален термичен трансфер.
Повече от две десетилетия екипът на Nuomi Chemical (Shenzhen) Co., Ltd. е в челните редици на науката за материалите, като проектира авангардни топлинни решения за глобална клиентела. Разбираме, че вашето топлинно предизвикателство е уникално. Ето защо ние не просто продаваме продукти; ние предлагаме партньорства.
Нашият опит ни позволява да предложим не само широка гама от стандартни топлопроводими силиконови подложки, но също така да си сътрудничим с вас за формулировки по поръчка. Независимо дали имате нужда от специфичен баланс на мекота и проводимост, уникален цвят или персонализирана щанцована форма, ние имаме техническите възможности да ви предоставим.
Не позволявайте на термичните предизвикателства да ограничават иновациите ви. Нека ви помогнем да създадете по-хладна, по-надеждна и по-ефективна електроника.
Контактние днес вNuomi Chemical (Shenzhen) Co., Ltd.за да обсъдите изискванията на вашия проект и да поискате безплатни мостри. Нека да създадем вашия топлинен успех заедно.
